Tích lũy piston

Định nghĩa và cấu trúc cốt lõi
Bộ tích lũy piston thuộc loại bộ tích lũy cách ly thủy lực. Nó chủ yếu bao gồm các thành phần sau:
1. Cấu trúc chính: Bao gồm một xi lanh (buồng dầu), piston, buồng khí và các nắp cuối. Piston được đặt bên trong xi lanh, ngăn cách buồng chứa chất lỏng thủy lực (phần dưới) với buồng chứa khí (phần trên).
2. Hệ thống làm kín: Các con dấu có độ chính xác cao được lắp đặt ở cả hai phía của piston để ngăn khí thấm vào chất lỏng thủy lực, do đó duy trì độ sạch của chất lỏng thủy lực.
3. Van điều khiển: Thường được trang bị van nạp trước và van kiểm tra để nạp khí nén và kiểm soát dòng chảy của chất lỏng thủy lực.

Nguyên tắc làm việc
Quá trình làm việc của bộ tích lũy piston tương tự như một "lò xo" khổng lồ:
1. Giai đoạn tích trữ năng lượng: Khi áp suất trong hệ thống thủy lực tăng lên (trên áp suất nạp trước của khí), chất lỏng thủy lực đi vào ắc quy thông qua van một chiều, đẩy piston lên trên và nén khí ở phần trên. Khi thể tích khí giảm, năng lượng được lưu trữ.
2. Giai đoạn giải phóng năng lượng: Khi hệ thống cần bổ sung năng lượng thủy lực (giảm áp suất), khí nén giãn nở nhanh chóng, đẩy piston đi xuống. Chuyển động đi xuống của piston buộc chất lỏng thủy lực quay trở lại hệ thống, giải phóng năng lượng.

Lưu ý đặt hàng
1. Ví dụ: Áp suất danh nghĩa: 31,5MPa. Đường kính trong của vỏ (mm): 180mm, thể tích danh định: 20L, cổng thủy lực: ren; loại ren nắp cuối: nam, trung bình: dầu thủy lực; mã model điển hình cho bộ tích lũy piston sẽ là: HXQ-A-20/31.5-L-Y-180.
2. Đối với yêu cầu đặc biệt đối với bộ tích lũy pistion, vui lòng liên hệ với chúng tôi.
3. Chúng tôi có quyền sửa đổi thiết kế.

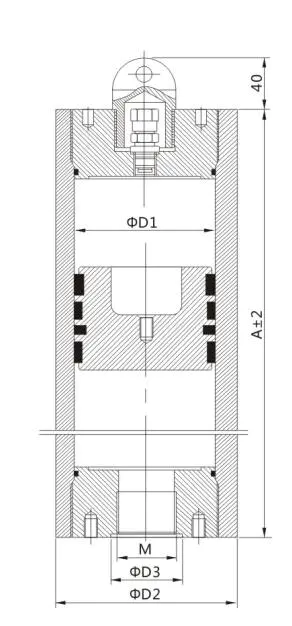

Mã mẫu và kích thước

	Mã mẫu	Khối lượng danh nghĩa (L)	ΦD1 (mm)	ΦD2 (mm)	Một (mm)	Áp suất vận hành cho phép (MPa)	ΦD3 (mm)	M	Trọng lượng (kg)
	HXQ-A-0.5/※-L-Y-80	0.5	80	98	275	10~31,5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31,5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31,5	35	M27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31,5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31,5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31,5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31,5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31,5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31,5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31,5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31,5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31,5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31,5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31,5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31,5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31,5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31,5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31,5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31,5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31,5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31,5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31,5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31,5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31,5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31,5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31,5	80	M72×2	900
