1. Cả bơm piston và bơm màng đều tạo ra xung hoặc đỉnh áp suất trong quá trình vận hành, điều này không mong muốn và gây bất lợi cho cả khả năng vận hành trơn tru cũng như tuổi thọ vận hành của các bộ phận. Việc lắp một bộ tích lũy gần dòng chảy xuống của máy bơm sẽ làm giảm xung đến mức chấp nhận được (hình 3). Các ứng dụng điển hình là máy bơm định lượng, máy bơm có số lượng piston nhỏ, v.v.
2. Trong trường hợp mất điện đột ngột, e. g., hỏng đường ống hoặc khớp nối, hỏng máy bơm, v.v., bộ tích lũy có thể cung cấp đủ năng lượng để hoàn thành một chu trình vận hành hoặc cho phép bộ truyền động, van, v.v., đặt lại về vị trí "an toàn" và do đó ngăn ngừa hư hỏng cho thiết bị hoặc sản phẩm. Sự sẵn có của nguồn điện khẩn cấp như vậy là cần thiết trong trường hợp cần nguồn điện thủy lực để đóng cửa an toàn, công tắc điện, van an toàn, phanh khẩn cấp, v.v.
Một ứng dụng điển hình là cung cấp dầu nhiên liệu khẩn cấp cho các đầu đốt của nhà máy điện. Hình 4 minh họa rằng sự cố ở "B", gây mất năng lượng, có thể được bù đắp bằng cách ghi đè thủ công van điện "A", nhờ đó tận dụng được thế năng của ắc quy.
3. Trong mạch thủy lực khép kín, sự giãn nở nhiệt có thể làm tăng áp suất do nhiệt độ tăng.
Một bộ tích lũy được lắp đặt trong đường dây sẽ bảo vệ các van, miếng đệm, đồng hồ đo áp suất, v.v. Các ứng dụng phổ biến được tìm thấy trong các nhà máy lọc dầu và đường ống (Hình 5)
4. Do cần có áp suất tĩnh không đổi trong thời gian dài nên bộ tích lũy là không thể thiếu vì nó sẽ bù đắp tổn thất áp suất do rò rỉ qua các khớp nối, vòng đệm, v.v. cũng như cân bằng các đỉnh áp suất có thể xảy ra trong chu kỳ vận hành. Các ứng dụng điển hình được tìm thấy trong các hệ thống đóng (Hình 6), bệ tải, máy ép bảo dưỡng, máy công cụ, hệ thống bôi trơn, v.v.
5. Việc đóng van nhanh có thể tạo ra sóng xung kích (búa nước), dẫn đến tăng áp quá mức cho đường ống, khớp nối, van, v.v. Việc sử dụng bộ tích lũy phù hợp có thể vô hiệu hóa hoặc giảm đáng kể cú sốc. Các ứng dụng điển hình là nước (Hình 7), mạch phân phối nhiên liệu và dầu, thiết bị rửa, v.v.
6. Những cú sốc cơ học trong thiết bị dẫn động thủy lực có thể được hấp thụ bởi ắc quy. Các ứng dụng có thể có là trong hệ thống truyền động và hệ thống treo cho xe nâng, cần cẩu di động, máy móc nông nghiệp và kỹ thuật dân dụng, máy nghiền đá, v.v. (Hình 8)
7. Bộ tách chất lỏng (rào cản chuyển)
Trong một hệ thống mà áp suất chất lỏng phát triển ở một bên của mạch phải được chuyển sang chất lỏng khác mà không có khả năng hai chất lỏng trộn lẫn với nhau, bộ tích lũy bàng quang sẽ cung cấp giải pháp thỏa đáng (Hình 9).
Bóng tích lũy hoạt động như một rào cản linh hoạt giữa hai chất lỏng hoặc giữa khí và chất lỏng, cung cấp phản ứng tức thời mà không làm giảm áp suất hệ thống.
Lựa chọn
Các tham số sau đây liên quan đến việc lựa chọn bộ tích lũy; điều quan trọng nhất là
1. Áp suất làm việc
Áp suất làm việc tối thiểu và tối đa (P1, P2) và giá trị áp suất làm việc tối đa cho phép phải thấp hơn hoặc bằng áp suất làm việc tối đa được phép của ắc quy được chọn vì lý do an toàn.
2. Khối lượng làm việc
Cần phải có thể tích (AV) chất lỏng được lưu trữ hoặc sử dụng cùng với áp suất làm việc tối đa và tối thiểu để có kích thước chính xác của bộ tích lũy.
3. Phương tiện làm việc
Nói chung, môi trường làm việc là nitơ và dầu thủy lực hoặc nhũ tương. Đối với phương tiện truyền thông đặc biệt, vui lòng tham khảo ý kiến của chúng tôi trước.
4. Nhiệt độ làm việc
Việc lựa chọn vật liệu của bình và vỏ sẽ được xác định bởi nhiệt độ vận hành, nhiệt độ này cũng ảnh hưởng đến áp suất nạp trước và do đó thể tích bình tích áp.
5. Tốc độ dòng chảy tối đa
Đối với cùng một (AV), kích thước của kết nối bộ tích lũy có thể bị ảnh hưởng bởi tốc độ dòng chảy tức thời cần thiết.
6. Vị trí
Điều quan trọng là phải biết chỉ định cuối cùng của bộ tích lũy để thiết kế có thể đáp ứng thông số thử nghiệm và thiết kế cục bộ.
7. Tính khối lượng
| ứng dụng | Công thức tính khối lượng | Lưu ý |
| Lưu trữ năng lượng chất lỏng | V 0 =1−( P 1/ P 2)1/n V x( P 1/ P 0 )1/n | V 0 : Khối lượng yêu cầu ( m3 ); Áp suất nạp trước P 0 : 0.9 P 1> P 0>0,25 P 2 |
| V x : Khối lượng hiệu quả ( m3 ) |
| P 1 : Tối thiểu. áp suất vận hành (Pa) |
| P 2 : Tối đa. áp suất vận hành (Pa) |
| n : Hệ số; n=1 (đẳng nhiệt), n=1,4 (đoạn nhiệt) |
| Giảm chấn xung | V 0 =1−( P 1/ P 2)1/nA k L( P 1/ P 0)1/n×103 | A : Diện tích hữu dụng của hình trụ ( m2 ) |
| L : Chiều dài hành trình piston (m) |
| k : Hệ số liên quan đến loại máy bơm: |
| - Piston đơn tác dụng: 0,60 |
| - Piston đơn tác động kép: 0,25 |
| - Piston đôi tác động đơn: 0,25 |
| - Piston kép tác động kép: 0,15 |
| - Piston ba tác động đơn: 0,13 |
| - Piston ba tác động kép: 0,05 |
| Áp suất nạp trước: 60% áp suất vận hành |
| Hấp thụ năng lượng khẩn cấp | V 0=2m V 2( P 00,4)[( P 2/ P 0)0.285−1103] | m : Chất lượng chung của mạch dầu thủy lực (kg) |
| v : Tốc độ dòng chất lỏng (m/s) |
| Áp suất nạp trước: 90% áp suất vận hành |
Lưu ý:
1. Áp suất nạp trước phải được xác định theo vị trí ứng dụng.
2. n=1, trong trường hợp quá trình nén hoặc giãn nở nitơ diễn ra quá chậm (trên 3 phút) đến mức cho phép trao đổi nhiệt hoàn toàn giữa khí và môi trường, tức là ở nhiệt độ không đổi, điều kiện là đẳng nhiệt n=1,4, khi hoạt động nhanh đến mức không thể xảy ra sự trao đổi nhiệt, điều kiện là đoạn nhiệt.
Ký hiệu mẫu
1. Tích lũy bàng quang thủy lực
2. Cấu trúc: A: Mở nhỏ AB: Mở lớn
3. Công suất danh định: L
4. Áp suất danh nghĩa: thanh
5. Kiểu kết nối: L--Thread F--Flanged
6. Trung bình: Y--dầu thủy lực R--nhũ tương

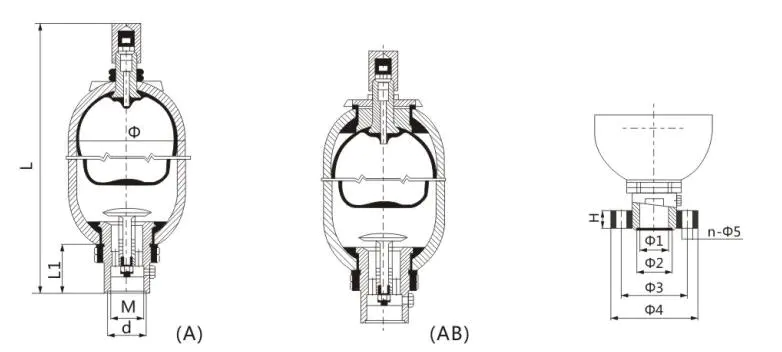

Mã mẫu và kích thước
Lưu ý đặt hàng
1. Model và mã phải được ghi đầy đủ khi đặt hàng. Ví dụ, ắc quy NXQ-A-40/31.5-L-Y nghĩa là: áp suất làm việc: 31,5Mpa, thể tích danh định: 40L, kết cấu xi lanh: lỗ nhỏ, sửa chữa đáy phương tiện: dầu thủy lực, cách kết nối: ren, đường kính: Φ219.
(1) Không áp dụng hàn, trát và gia công cơ khí để cố định ắc quy.
(2) Không được phép nạp oxy hoặc không khí vào bộ tích lũy; chỉ sử dụng nitơ hoặc khí trơ khác.
(3) Khi sử dụng bộ tích lũy để tiết kiệm năng lượng, áp suất nạp phải thấp hơn 90% áp suất làm việc thấp nhất của hệ thống thủy lực (thường là 60% -80%)
(4) Kiểm tra rò rỉ cổng kết nối khi lắp ắc quy.
(5) Kiểm tra áp suất theo yêu cầu ngay sau khi bình tích áp được ổn định.
2. Khi người dùng chọn bộ tích lũy dòng có đường kính lớn có cùng dung lượng, vui lòng lưu ý đường kính ở mặt sau của model và mã. Ví dụ: có hai loại ống cho bình tích áp 40L, một loại là $219 và loại kia là $299, nếu người dùng cần đường kính $299, áp suất làm việc: 31,5MPa, cấu trúc xi lanh: lỗ lớn/sửa chữa trên cùng, trung bình: dầu thủy lực, cách kết nối: ren. loại ắc quy này phải được biểu thị như sau: NXQ-AB-40/31.5-L-Y(Φ299).
Nếu người dùng chọn dãy đường kính nhỏ thì không cần lưu ý đường kính.
3. Nếu bạn có yêu cầu đặc biệt về bộ tích lũy, vui lòng thương lượng với nhân viên kỹ thuật của công ty chúng tôi.
Cài đặt
1. Ắc quy phải được lắp đặt thẳng đứng với van gas thẳng đứng. Không gian kiểm tra sẽ được giữ lại gần van gas.
2. Ắc quy phải được cố định chặt chẽ trên giá đỡ hoặc tường.
3. Khi sử dụng để đệm và hấp thụ dao động, bộ tích lũy phải được đặt gần nguồn dao động.
4. Van một chiều phải được đặt giữa ắc quy và bơm thủy lực để ngăn chặn dòng dầu quay trở lại ắc quy khi máy điện của bơm ngừng hoạt động.
5. Van chặn phải được đặt giữa ắc quy và hệ thống đường ống để sử dụng cho việc nạp khí, điều chỉnh tốc độ xả khí hoặc dừng lâu dài.
6. Không được sử dụng hàn khi cố định ắc quy.
Sạc Nitơ
1. Bộ tích lũy phải được kiểm tra trước khi nạp nitơ.
2. Nitơ phải được nạp từ từ để đảm bảo bàng quang không bị vỡ do sạc nhanh.
3. Không được sử dụng oxy, không khí nén hoặc khí dễ cháy khác.
4. Sử dụng thiết bị nạp khí để nạp Nitơ. Thiết bị nạp gas là bộ phận không thể tách rời của ắc quy được sử dụng để sạc, đo xả và điều chỉnh áp suất nạp Thiết bị nạp gas.
5. Xác định áp suất nạp:
(1) Tác động đệm: Áp suất sạc phải là áp suất bình thường của vị trí lắp đặt hoặc cao hơn một chút.
(2) Biến động hấp thụ: Áp suất nạp phải bằng 60% áp suất dao động trung bình.
(3) Lưu trữ năng lượng: Áp suất sạc phải thấp hơn 90% áp suất làm việc tối thiểu (thường là 60% -80%) và cao hơn 25% áp suất làm việc tối đa.
(4) Bồi thường hiện tượng sưng nóng: Áp suất nạp phải là áp suất tối thiểu của mạch kín của hệ thống thủy lực hoặc thấp hơn một chút.
Kiểm tra và sửa chữa
1. Kiểm tra rò rỉ:
Sau khi lắp đặt, kiểm tra áp suất khí trong bàng quang hàng tuần. Sau một tháng, kiểm tra hàng tháng, nửa năm sau, kiểm tra nửa năm một lần.
Phương pháp kiểm tra:
Đặt một van một chiều trong ống dẫn dầu nối đầu vào dầu và hộp dầu ắc quy, đồng thời lắp đồng hồ đo áp suất trước van một chiều. Mở van một chiều từ từ để dầu áp suất hồi về hộp dầu đồng thời quan sát đồng hồ đo áp suất. Kim của máy lúc đầu quay xuống chậm, sau đó quay nhanh về 0 tại một điểm nhất định. Giá trị thay đổi của tốc độ di chuyển của con trỏ là áp suất nạp khí. Ngoài ra, có thể sử dụng thiết bị nạp khí để kiểm tra áp suất nhưng khí sẽ bị xả ra trong mỗi lần kiểm tra.
2. Khi không sử dụng ắc quy trong thời gian dài, van một chiều phải được đóng lại để đảm bảo áp suất dầu cao hơn áp suất nạp đó.
3. Nếu bộ tích lũy không hoạt động, hãy kiểm tra xem có rò rỉ hay không. Nếu không có nitơ trong bàng quang và dầu chảy ra khỏi van gas, vui lòng kiểm tra bàng quang.
4. Xả dầu trước khi tháo bộ tích lũy. Đầu tiên hãy xả nitơ bằng thiết bị sạc, sau đó các bộ phận có thể được tháo dỡ.
5. Nếu có rò rỉ do đai ốc bị lỏng trong quá trình vận chuyển và thử nghiệm, vui lòng kiểm tra xem vòng đệm có nằm trong khe không. Đặt vòng đệm vào đúng vị trí và xoay đai ốc. Nếu vẫn còn rò rỉ, vui lòng thay đổi các bộ phận.
Phụ lục
1. Trước khi gỡ lỗi, không khí trong đường ống sẽ bị đẩy ra ngoài.
2. Đặt van an toàn vào cửa nạp dầu khi bình tích áp lớn hơn 10 L.
3. Kiểm tra áp suất nitơ trước khi ắc quy có tác dụng.
4. Cấm sử dụng oxy và khí dễ cháy để tránh nổ.

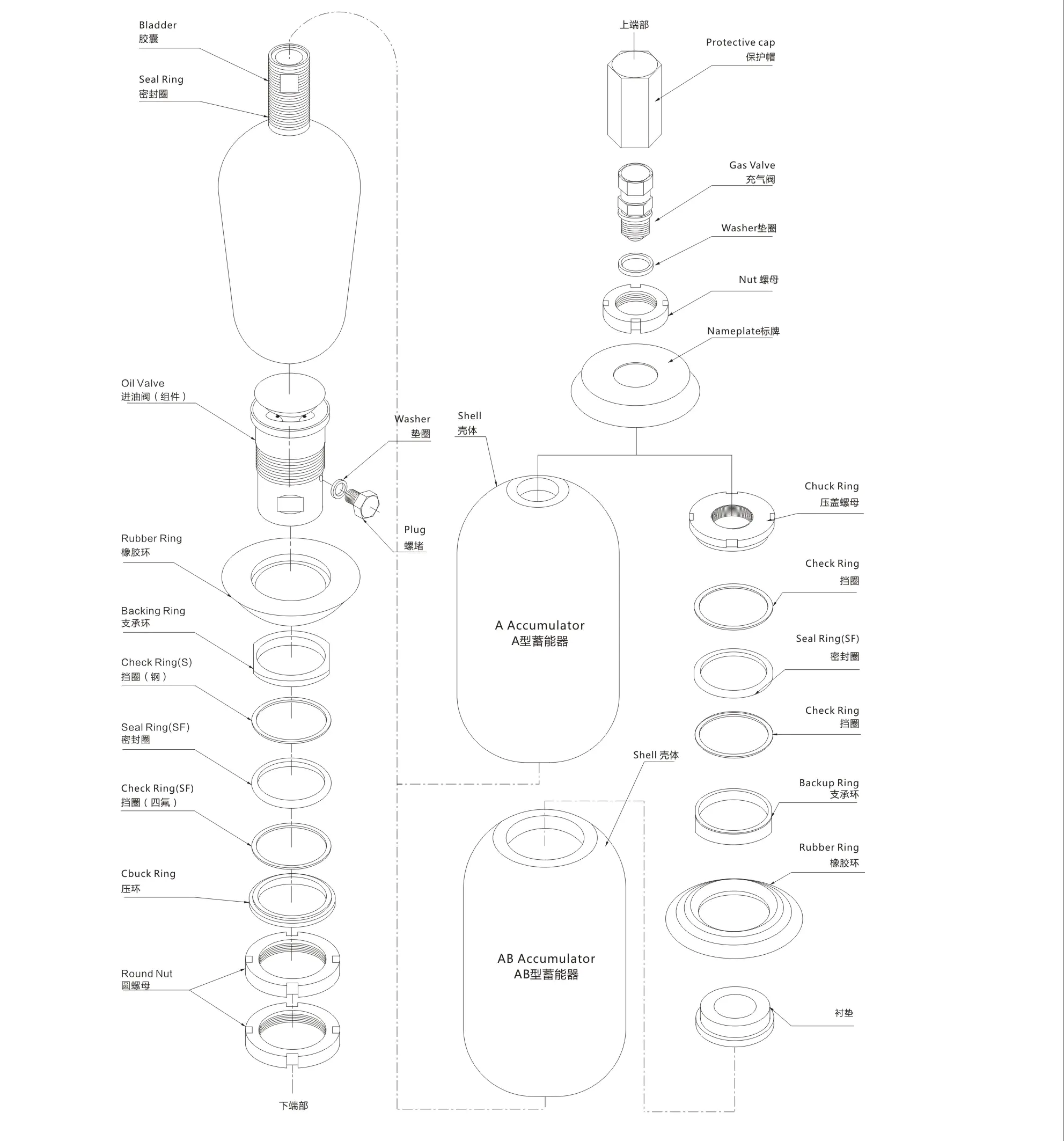

Bản vẽ sơ đồ lắp ráp bộ tích lũy bàng quang
